Κανάλι εισόδου
Με τον αναλογικό προενισχυτή χαμηλού θορύβου, η είσοδος σήματος του DXA-001 μπορεί να αλλάξει για να λειτουργήσει σε λειτουργία μονού άκρου ή διαφορικής τάσης και ο θόρυβος εισόδου είναι 10 nV/√Hz. Η σύνθετη αντίσταση εισόδου είναι 10 MΩ και η ευαισθησία της τάσης εισόδου πλήρους κλίμακας κυμαίνεται από 1 nV έως 1V. Επιπλέον, το DXA-001 μπορεί επίσης να χρησιμοποιηθεί για μετρήσεις ρεύματος με μεταβλητά κέρδη ρεύματος 10^6 ή 10^8 V/A. Δύο φίλτρα γραμμής (50/60 Hz και 100/120 Hz) έχουν σχεδιαστεί για την εξάλειψη των παρεμβολών που σχετίζονται με τη γραμμή. Ο προγραμματιζόμενος ενισχυτής κέρδους παρέχεται για τη ρύθμιση της δυναμικής εφεδρείας του συστήματος σύμφωνα με το μέγεθος του σήματος εισόδου, έτσι ώστε το DXA{18}} να έχει εγγενώς μεγάλο δυναμικό απόθεμα έως 100dB. Ο ρυθμός δειγματοληψίας των 312,5 KSPS καθορίζεται από έναν μετατροπέα ακριβείας 24-bit A/D και ένα συγκεκριμένο φίλτρο έχει σχεδιαστεί για να αποφεύγεται το ψευδώνυμο.
Κανάλι αναφοράς
Για την παροχή του σήματος αναφοράς για το DXA{{0}}, θα μπορούσε να χρησιμοποιηθεί ένα εξωτερικά εφαρμοσμένο ημιτονοειδές κύμα ή τετράγωνο κύμα ή η δική του εσωτερικά συντιθέμενη πηγή αναφοράς. Όταν το όργανο έχει ρυθμιστεί σε λειτουργία εσωτερικής αναφοράς, ο εσωτερικός σταθεροποιημένος ταλαντωτής ακριβείας και ο αλγόριθμος ψηφιακής σύνθεσης χρησιμοποιούνται για τη δημιουργία εξόδου ημιτονοειδούς κυμάτων που πολλαπλασιάζει το σήμα εισόδου, ουσιαστικά δεν υπάρχει θόρυβος φάσης αναφοράς κατά την επιλογή εσωτερικής λειτουργίας αναφοράς. Αξιοποιώντας την τεχνική ψηφιακής μετατόπισης φάσης, η φάση του σήματος αναφοράς θα μπορούσε να ρυθμιστεί με ανάλυση 0,01 μοιρών. Η εσωτερική λειτουργία αναφοράς μπορεί να λειτουργήσει σε σταθερή συχνότητα από 1 MHz έως 100 kHz. Επιπλέον, η εξωτερική αναφορά ισχύει επίσης για το DXA-001, συμπεριλαμβανομένου του σήματος αναφοράς ημιτονικού κυμάτων και του σήματος λογικής αναφοράς TTL. Η ανερχόμενη και η τελική άκρη του εξωτερικού σήματος αναφοράς εφαρμόζονται για την ενεργοποίηση του εσωτερικού βρόχου κλειδώματος φάσης (PLL). Με βάση τη συχνότητα του σήματος αναφοράς, η αρμονική ανίχνευση μπορεί να πραγματοποιηθεί με DXA-001. Η μέγιστη συχνότητα των μετρήσιμων αρμονικών είναι 32767 φορές της βασικής συχνότητας και είναι επίσης μικρότερη από τη μέγιστη λειτουργική συχνότητα των 100 kHz.
Απεικόνιση

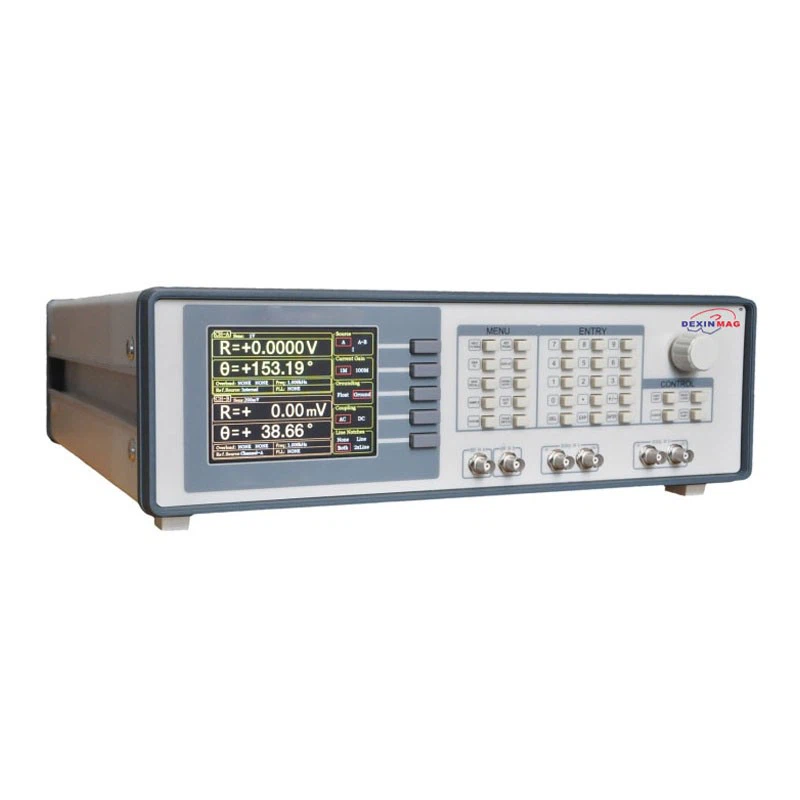

Το DXA-001 χρησιμοποιεί ως οθόνη την έγχρωμη οθόνη TFT 640×480 5,6 ιντσών. Τα δεδομένα που μετρώνται με DXA-001, όπως X, Y, R, θ, αποθηκεύονται σε έως και τέσσερα ίχνη. Οι τιμές ίχνους μπορούν να εμφανιστούν ως ραβδωτό γράφημα ή ως γράφημα λωρίδων που δείχνει τις τιμές ίχνους ως συνάρτηση του χρόνου.
Επιπλέον, το DXA-001 μπορεί να εμφανίζει πολικές γραφικές παραστάσεις, που δείχνουν τη φάση που αποτελείται από στοιχεία εντός φάσης και τετραγωνισμού του σήματος. Όλες οι οθόνες μπορούν εύκολα να κλιμακωθούν με χειροκίνητη λειτουργία και η λειτουργία αυτόματης κλίμακας είναι διαθέσιμη για γρήγορη βελτιστοποίηση της οθόνης. Η οθόνη μπορεί να διαμορφωθεί ως μια ενιαία μεγάλη οθόνη ή δύο οριζόντια διαχωρισμένες οθόνες.
Ταυτόχρονη Πολλαπλή Αρμονική Μέτρηση
Ο παραδοσιακός ενισχυτής κλειδώματος φάσης μπορεί να μετρήσει μόνο το σήμα θεμελιωδών συχνοτήτων ή ένα συγκεκριμένο αρμονικό σύστημα ταυτόχρονα, επομένως δεν μπορεί να καλύψει την απαίτηση σε ορισμένες περιπτώσεις όταν απαιτείται μέτρηση πολλαπλών στοιχείων συχνότητας ταυτόχρονα. Στον ψηφιακό τομέα, η DXA-001 συνδύασε την τεχνολογία FPGA και ARM, η οποία έχει μεγαλύτερο εύρος ζώνης επεξεργασίας και πιο ευέλικτο ψηφιακό πλαίσιο. Η ακρίβεια ψηφιακής επεξεργασίας θα μπορούσε να φτάσει τα 48 bit και θα μπορούσε να μετρήσει 3-τα αρμονικά στοιχεία καναλιού ταυτόχρονα, πράγμα που κάνει ένα DXA-001 να ισούται με τρεις παραδοσιακούς ενισχυτές κλειδωμένου φάσης.
Λειτουργία εξ αποστάσεως
Οι ενσωματωμένες διεπαφές RS232 σε USB στο DXA-001 επιτρέπουν την πλήρη χειροκίνητη λειτουργία από έναν υπολογιστή που ελέγχει, συμπεριλαμβανομένης της ρύθμισης ή της διερεύνησης ελέγχου και της ανάγνωσης δεδομένων. Παρέχεται δωρεάν πρόγραμμα LabVIEW. Διευκολύνει τη ρύθμιση και την εκτέλεση πολύπλοκων πειραμάτων, όπως ο τηλεχειρισμός κάθε λειτουργίας οργάνου. Το μενού εμφάνισης που προσφέρεται από το πρόγραμμα LabVIEW επιτρέπει στους πελάτες να παρατηρούν όλες τις εντολές που λαμβάνονται και τις απαντήσεις που δημιουργούνται από το όργανο.
Κανάλι σήματος
| Λειτουργία εισόδου τάσης | Μονοάκρου ή Διαφορικό |
| Ευαισθησία πλήρους κλίμακας | 1 nV έως 1 V σε μια ακολουθία 1-2-5 |
| 1 fA έως 1 μΑ | |
| Τρέχουσα είσοδος | 106 ή 108 V/A |
| Αντίσταση | |
| Τάση | 10 MΩ |
| Ρεύμα | 1 kΩ σε εικονικό έδαφος |
| C.M.R.R | >100 dB έως 10 kHz, μειώνεται |
| Δυναμική ρεζέρβα | >120 dB |
| Κερδίστε ακρίβεια | 0.2% τύπος, 1% μέγ |
| Θόρυβος τάσης | 5 nV/√Hz στα 997 Hz |
| Τρέχον θόρυβος | 5 fA/√Hz στα 97 Hz |
| 13 fA/√Hz στα 997 Hz | |
| Φίλτρα γραμμής | 50/60 Hz και 100/120 Hz |
| Γείωση | Η ασπίδα BNC μπορεί να γειωθεί ή να επιπλεύσει μέσω 10 kΩ στη γείωση |
Κανάλι αναφοράς
| Εισαγωγή | |
| Εύρος συχνοτήτων | 1 mHz έως 102 kHz |
| Εισαγωγή αναφοράς | TTL ή Sine |
| Αντίσταση εισόδου | 1 MΩ |
| Τετράγωνο επίπεδο αναφοράς | VIH>3V, VIL<0.5V |
| Ημιτονικό σήμα αναφοράς | >1 Hz |
| >400 mVpp | |
| Φάση | |
| Ανάλυση | 0.001 βαθμός |
| Απόλυτο σφάλμα φάσης | <1° |
| Σχετικό σφάλμα φάσης | <1 mdeg |
| Θόρυβος φάσης | |
| Εσωτερική αναφ. συνθετικά,<0.0001 deg at1 kHz | |
| Εξωτερική αναφ. 0.001 μοίρες στο 1 kHz (100 ms χρονική σταθερά, 12 dB/οκτώ) | |
| Τάση | |
| <0.01 deg/℃ below 10 kHz | |
| <0.1 deg/℃ above 10 kHz | |
| Αρμονική ανίχνευση | 2F, 3F, …nF έως 102 kHz (n<32,767) |
| Χρόνος απόκτησης | |
| Εσωτερική Αναφ. | Στιγμιαία απόκτηση |
| Εξωτερική Αναφ. | (2 κύκλοι + 5 ms) ή 40 ms, όποιο είναι μεγαλύτερο |
Αποδιαμορφωτής
| Σταθερότητα | |
| Ψηφιακές έξοδοι | χωρίς μηδενική μετατόπιση σε όλα τα σετ |
| Απεικόνιση | χωρίς μηδενική μετατόπιση σε όλα τα σετ |
| Αναλογικές έξοδοι | <5 ppm/℃ for all dynamic reserve settings |
| Αρμονική απόρριψη | %7β%7β0%7δ%7δ δβ |
| Χρονικές σταθερές | 10 µs έως 3 ks (<200 Hz) |
| 10 µs to 30 s (>200 Hz) | |
| Σύγχρονα φίλτρα | Διαθέσιμο κάτω από 200 Hz (18, 24 dB/εκτόξευση οκτώ) |
Εσωτερικός Ταλαντωτής
| Συχνότητα | Εύρος 1 mHz έως 102 kHz |
| Ακρίβεια | 2 σελ./λεπτό %7β%7β1%7δ%7δ %γ2%β5Hz |
| Ανάλυση | 1 mHz |
| Παραμόρφωση | -80 dBc (στ<10 kHz),-70 dBc (f>10 kHz) |
| Εύρος | 0.001Vrms έως 5 Vrms (Ανάλυση:1 mVrms) |
| Ακρίβεια | 1% |
| Σταθερότητα | 50 ppm/βαθμός |
| Ημιτονικές Έξοδοι | |
| Ημιτονικό σήμα, αντίσταση εξόδου 50 Ω | |
| Έξοδοι TTL | Επίπεδο 5V TTL/CMOS, αντίσταση εξόδου 200Ω |
Απεικόνιση
| Οθόνη | 5,6 ιντσών, 640×480 TFT |
| Μορφή οθόνης | Μονή ή διπλή οθόνη |
| Εμφάνιση ποσοτήτων | Κάθε οθόνη δείχνει ένα ίχνος, |
| τα ίχνη μπορούν να οριστούν ως X, Y, R, θ | |
| Τύποι οθόνης | Αριθμητική μορφή, ραβδόγραμμα, πολικό διάγραμμα και λωρίδα |
Είσοδοι και Έξοδοι AUX
| Έξοδοι CH1 και CH2 | |
| Λειτουργία | Έξοδος X, Y, R, θ |
| Τάση εξόδου | Πλήρης κλίμακα ±10 V. |
| Μέγιστο ρεύμα εξόδου 30 mA | |
| Ποσοστό ενημέρωσης | 312,5 kHz |
| Είσοδοι AUX | |
| Λειτουργία | 4 Είσοδοι καναλιών |
| Εύρος | Αναλογία ανάλυσης ±10 V,1 mV |
| Αντίσταση | 1 MΩ |
| Έξοδοι AUX | |
| Λειτουργία | 4 Έξοδοι καναλιών |
| Εύρος | Αναλογία ανάλυσης ±10 V,1 mV |
| Ρεύμα κίνησης | ±25mA μέγ |
| Είσοδος ενεργοποίησης | |
| Λειτουργία | Η εξωτερική σκανδάλη TTL χρησιμοποιείται για την αποθήκευση δεδομένων |
| Έξοδος οθόνης | |
| Λειτουργία | Αναλογική έξοδος ενισχυτή σήματος |
| Ρεύμα κίνησης | ±40mA μέγ |
Διεπαφές
RS-232 σε διεπαφή USB,
Διεπαφή IEEE-488 (προαιρετικό).
Γενικός
| Απαιτήσεις ισχύος | |
| Τάση | 220~240 V AC |
| 100~120 VAC (προαιρετικό) | |
| Συχνότητα | 50/60 Hz |
| Εξουσία | 30 W |
| Απόρριψη τροφοδοσίας | 70dB@1MHz |
| Βάρος | 11 κιλά |
| Διαστάσεις | |
| Πλάτος | 448 χλστ |
| Βάθος | 513 χλστ |
| Υψος | |
| Με πόδια | 148 χλστ |
Παράδοση, αποστολή και εξυπηρέτηση
Υποστηρίζουμε τη ναυτιλία δια θαλάσσης, αεροπορικώς και ταχείας παράδοσης. Οι υπηρεσίες μας καλύπτουν μια σειρά από ανάγκες αποστολής, διασφαλίζοντας ότι οι πελάτες μας μπορούν να επιλέξουν την καλύτερη επιλογή για τις συγκεκριμένες απαιτήσεις τους. Στόχος μας είναι να ανταποκριθούμε στις προσδοκίες τους παρέχοντας οικονομικά αποδοτικές και έγκαιρες παραδόσεις.
Εκτός από τις δυνατότητες αποστολής μας, δίνουμε επίσης προτεραιότητα στην ποιοτική εξυπηρέτηση πελατών. Η ομάδα μας είναι πάντα έτοιμη να παρέχει έγκαιρες και σχετικές πληροφορίες σχετικά με την αποστολή σας, φροντίζοντας να σας κρατά ενήμερους σε κάθε βήμα της διαδρομής.
Συχνές ερωτήσεις
1. Τι είναι ένας ενισχυτής κλειδώματος;
Απάντηση: Ένας ενισχυτής κλειδώματος είναι ένα ηλεκτρονικό όργανο ακριβείας που χρησιμοποιείται για τη μέτρηση και την ενίσχυση συγκεκριμένων στοιχείων συχνότητας σε ένα σήμα. Με το κλείδωμα φάσης με το σήμα εισόδου, μπορεί να εξάγει με ακρίβεια αδύναμα σήματα που είναι θαμμένα σε φόντο θορύβου. Οι ενισχυτές κλειδώματος χρησιμοποιούνται συνήθως σε πειραματική έρευνα και ακριβείς μετρήσεις σε πεδία όπως τα οπτικά, τα ηλεκτρονικά και ο μαγνητισμός.
2. Πώς λειτουργεί ένας ενισχυτής κλειδώματος;
Απάντηση: Η βασική αρχή ενός ενισχυτή κλειδώματος είναι να κλειδώνει συγχρόνως το σήμα που θα μετρηθεί με ένα σήμα αναφοράς και μετά το φιλτράρισμα, την ενίσχυση κ.λπ., εξάγει ένα σήμα στο οποίο έχουν μετρηθεί τόσο το πλάτος όσο και οι πληροφορίες φάσης . Αυτή η μέθοδος εξάγει αποτελεσματικά αδύναμα σήματα, καταστέλλει τον θόρυβο του περιβάλλοντος και βελτιώνει την ευαισθησία και την ακρίβεια των μετρήσεων.
3. Ποιες είναι οι περιοχές εφαρμογής των ενισχυτών κλειδώματος;
Απάντηση: Οι ενισχυτές κλειδώματος χρησιμοποιούνται ευρέως σε πεδία επιστημονικής έρευνας, βιομηχανικής παραγωγής και οργάνων ακριβείας. Σε οπτικά πειράματα, οι ενισχυτές κλειδώματος χρησιμοποιούνται για τη μέτρηση των οπτικών παρεμβολών, της οπτικής σκέδασης και άλλων φαινομένων. στον τομέα των ηλεκτρονικών, χρησιμοποιούνται για την ανίχνευση αδύναμων σημάτων και παρεμβολών θορύβου. στον βιοϊατρικό τομέα, χρησιμοποιούνται για τον έλεγχο και την παρακολούθηση των συσκευών θεραπείας και ούτω καθεξής. Γενικά, οι ενισχυτές κλειδώματος παίζουν σημαντικό ρόλο στη βελτίωση της ακρίβειας μέτρησης του σήματος και της καταστολής θορύβου.
