Εισαγωγή προϊόντος

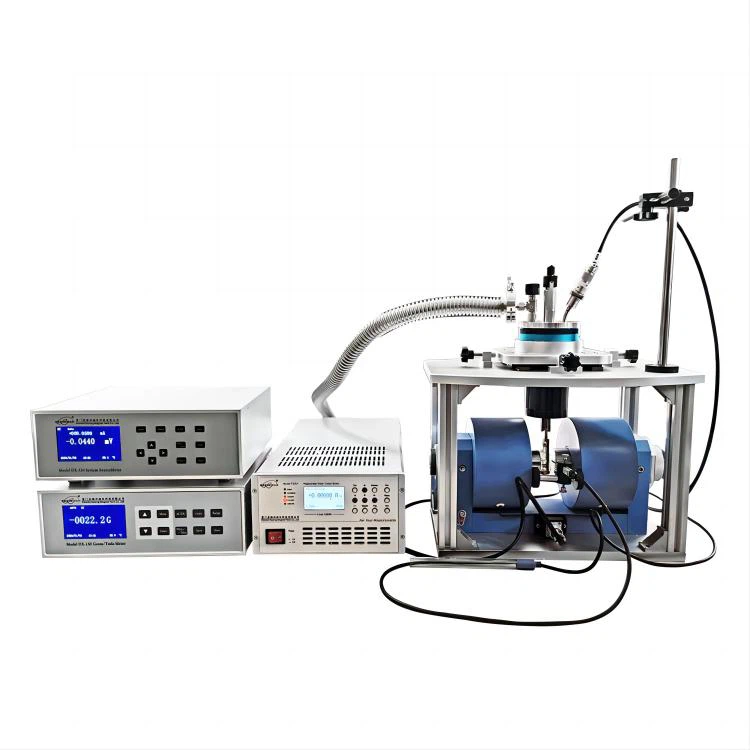

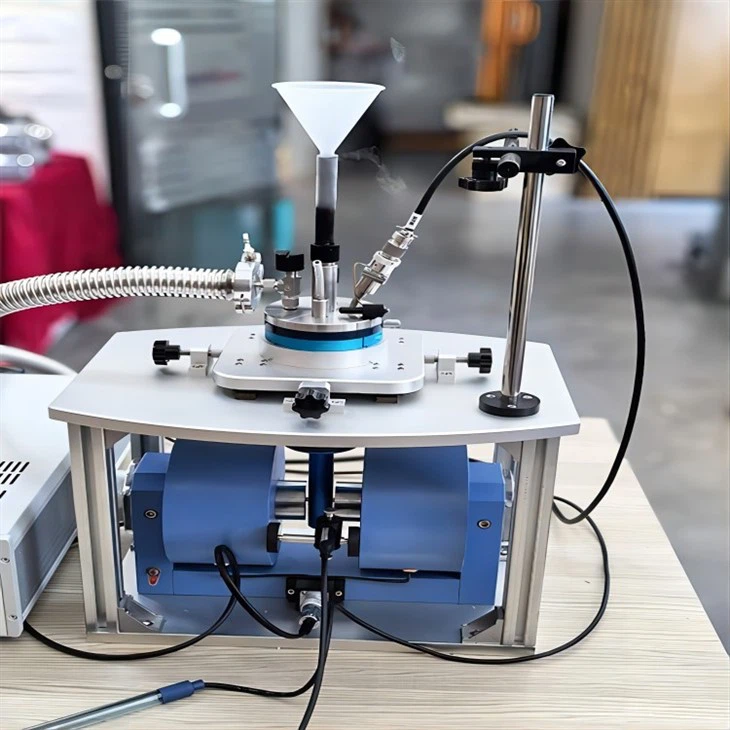

Το σύστημα δοκιμής DX -60 Hall Effect Effect αποτελείται από ηλεκτρομαγνήτη, ηλεκτρομαγνητική τροφοδοσία, πηγή σταθερού ρεύματος υψηλής ακρίβειας, βολτόμετρο υψηλής ακρίβειας, κάτοχο δείγματος Hall Effect, πρότυπα δείγματα και λογισμικό συστήματος. Συγκεκριμένα, αναπτύχθηκε για αυτό το σύστημα οργάνων, το DX -320 Effectometer ενσωματώνει τη σταθερή πηγή ρεύματος, έξι και μισό ψηφίο microvolt μετρητή και σύνθετα ρελέ μεταγωγής μέτρησης Hall-Switchs σε μία μονάδα, απλοποιώντας σημαντικά την καλωδίωση και τη λειτουργία του πειράματος.
Το DX -320 μπορεί να χρησιμοποιηθεί ανεξάρτητα ως σταθερό ρεύμα πηγής ή μετρητή microvolt. Χρησιμοποιείται για τη μέτρηση σημαντικών παραμέτρων των υλικών ημιαγωγών, όπως η συγκέντρωση φορέα, η κινητικότητα, η αντίσταση, ο συντελεστής αίθουσας κλπ. Αυτές οι παράμετροι είναι απαραίτητες για την κατανόηση των ηλεκτρικών ιδιοτήτων των υλικών και των συσκευών ημιαγωγών, καθιστώντας έτσι το σύστημα δοκιμών Hall Effect ένα απαραίτητο εργαλείο για την κατανόηση και την έρευνα συσκευών ημιαγωγών και ηλεκτρονικών ιδιοτήτων ημιαγωγών.
Τα πειραματικά αποτελέσματα υπολογίζονται αυτόματα από το λογισμικό, παρέχοντας ταυτόχρονες τιμές για τη συγκέντρωση φορέα χύδην, τη συγκέντρωση φορέα φύλλων, την κινητικότητα, την αντίσταση, τον συντελεστή αίθουσας, τη μαγνητοεπιστημονική και πολλά άλλα.
Παράμετροι του DX -60 Hall Effect Measurement Instrument
|
l παραμέτρους |
Συγκέντρωση φορέα |
10³cm⁻³ - 10 ²³cm⁻³ |
|
Κινητικότητα |
0 .1 cm2/ volt*sec - 10 ⁸cm2/ volt*sec |
|
|
Εύρος αντίστασης |
10⁻⁷ ohm*cm - 10 ¹² ohm*cm |
|
|
Τάση αίθουσας |
1 uv - 3 v |
|
|
Συντελεστής αίθουσας |
10⁻⁵ - 10} ²⁷cm³/ c |
|
|
Τύπος υλικού που δοκιμάζονται |
Υλικό ημιαγωγού |
Sige, SIC, Inas, Ingaas, InP, Algaas, HGCDTE και Ferrite Materials κ.λπ. |
|
υλικό χαμηλής αντίστασης |
Graphene, μέταλλα, διαφανή οξείδια, ασθενώς μαγνητικά υλικά ημιαγωγών, υλικά TMR, κλπ. |
|
|
υλικό υψηλής αντίστασης |
Ημι-οικειοποιητικά GaAs, GaN, CDTE, κλπ. |
|
|
Υλικό αγώγιμα σωματίδια |
Τύπος P και τύπος n Δοκιμή υλικών |
|
|
Περιβάλλον μαγνητικού πεδίου |
Τύπος μαγνήτης |
Μεταβλητό ηλεκτρομαγνήτη |
|
Μέγεθος μαγνητικού πεδίου |
1070mt (ο πόλος είναι 10mm) |
|
|
Ομοιόμορφη περιοχή |
1% |
|
|
Προαιρετικό μαγνητικό περιβάλλον |
Η ηλεκτρομαγνήτη σχετικού μαγνητικού μεγέθους μπορεί να προσαρμοστεί ανάλογα με τις ανάγκες των πελατών |
|
|
Ηλεκτρικές παραμέτρους |
Τρέχουσα πηγή |
50. 00 na - 50. 00 ma |
|
Ανάλυση πηγής ρεύματος |
0. 0001UA |
|
|
Τάση μέτρησης |
0 ~ ±3V |
|
|
Ανάλυση μέτρησης τάσης |
0. 0001 MV |
|
|
Άλλα αξεσουάρ |
Σκίαση |
Τα εξαρτήματα που εγκαθίστανται εξωτερικά σύμμαχοι καθιστούν το δοκιμαστικό υλικό πιο σταθερό |
|
Μέγεθος δείγματος |
Μέγιστο 10mm * 10mm |
|
|
Υπουργικό συμβούλιο |
600*600*1000mm |
|
|
Δοκιμαστικό κομμάτι |
Hall Effect of Institute of Semiconductors, Κινεζική Ακαδημία Επιστημών Πρότυπα Δοκιμαστικά δείγματα και δεδομένα: 1 σύνολο |
|
|
Κάνοντας ωμικές επαφές |
Ηλεκτρικό συγκολλητικό σίδηρο, τσιπ ινδίου, συγκόλληση, σμάλτο, κλπ. |
|
|
Η αυτόματη μέτρηση ενός κουμπιού μπορεί να πραγματοποιηθεί χωρίς την ανάγκη για ανθρώπινη λειτουργία μετά την έναρξη της δοκιμής |
||
|
Το λογισμικό μπορεί να εκτελέσει την καμπύλη IV και την καμπύλη BV |
||
|
Ρυθμίστε το λογισμικό για αυτόματη μέτρηση θερμοκρασίας |
||
|
Τα πειραματικά αποτελέσματα μετρώνται και τα δεδομένα θα αποθηκευτούν προσωρινά στο λογισμικό. Εάν απαιτείται μακροχρόνια αποθήκευση, τα δεδομένα μπορούν να εξαχθούν σε έναν πίνακα Excel για να διευκολυνθεί η μεταγενέστερη επεξεργασία δεδομένων. |
||
|
Παρέχετε τα πρότυπα δείγματα δοκιμών Hall Effect και τα δεδομένα του Ινστιτούτου ημιαγωγών, της κινεζικής Ακαδημίας Επιστημών: 1 σετ |
||
Δοκιμασμένα δείγματα οργάνου συσκευής αίθουσας
