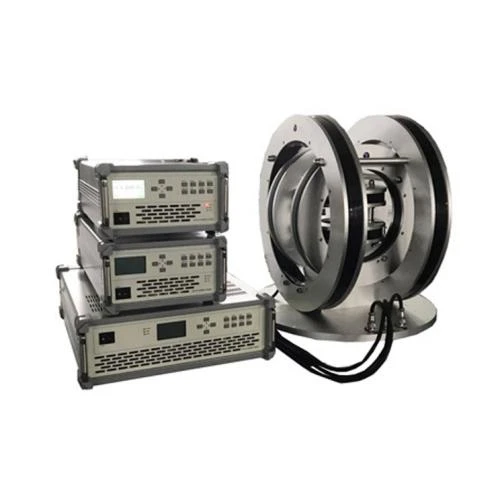

3 άξονας Helmholtz Coil (σειρά 3DXHC)

Ακριβής παραγωγή μαγνητικού πεδίου 3D για έρευνα και βιομηχανία

Ο3DXHC 3- άξονα helmholtz πηνίοείναι ένα προηγμένο όργανο που έχει σχεδιαστεί για να παράγει σταθερά και ελεγχόμενα μαγνητικά πεδία και στις τρεις χωρικές διαστάσεις (x, y και z). Κάθε άξονας μπορεί να διαμορφωθεί ανεξάρτητα, προσφέροντας εξαιρετικά ακριβή χειρισμό πεδίου για μια ευρεία ποικιλία επιστημονικών, εκπαιδευτικών και βιομηχανικών εφαρμογών.

Αυτό το τρισδιάστατο σύστημα πηνίων είναι απαραίτητο για τους χρήστες που χρειάζονταιπλήρης έλεγχος διανυσματικού μαγνητικού πεδίου, όπως στην επιστήμη των υλικών, την ανάπτυξη αισθητήρων, τη δοκιμή EMC/EMI και την αξιολόγηση της μαγνητικής θωράκισης.

Βασικές εφαρμογές:

Βαθμονόμηση μαγνητικού πεδίου (ανιχνευτές αίθουσας, μαγνητόμετρα)

Δοκιμές EMC και EMI

Δοκιμή υλικού μαγνητικής θωράκισης

Δοκιμές και ανάπτυξη αισθητήρων

Προσομοίωση και ακύρωση γεωμαγνητικού πεδίου

Βιολογική έρευνα μαγνητικής ιδιοκτησίας και υλικά

Ανάπτυξη συστήματος μαγνητικού ελέγχου

Πλεονεκτήματα του πηνίου 3DXHC Helmholtz:

✅ Ανεξάρτητο 3- Έλεγχος άξονα
Κάθε άξονας παράγει το δικό του ομοιόμορφο πεδίο-κατακόρυφα για δυναμική προσομοίωση σύνθετων μαγνητικών περιβαλλόντων.

✅ Υψηλή ομοιομορφία πεδίου
Επιτυγχάνει μέχρι0. 05% ομοιομορφίαΣτις κεντρικές ζώνες-ιδανικές για πειράματα ακριβείας και μετρήσεις.

✅ Ευρύ φάσμα μοντέλων και μεγεθών
Προσαρμοσμένες διαμέτρους πηνίου και δυνατά σημεία πεδίου1000 Gaussανά άξονα διαθέσιμο.

✅ Ρύθμιση plug-and-play
Όλα τα πηνία είναι πλήρως συναρμολογημένα πριν από τους χρήστες αποστολής πρέπει μόνο να συνδέσουν τροφοδοτικά για να ξεκινήσουν τις δοκιμές.

✅ Προαιρετική υποστήριξη ψύξης
Για εκτεταμένη λειτουργία, προσφέρουμεμεγαλύτερα μοντέλαήυδατογραφημένοςσυστήματα πηνίων.

✅ Ανθεκτικό και εργαστηριακό σχεδιασμό
Κατασκευασμένο από υλικά premium και δοκιμασμένα αυστηρά πριν από την αποστολήΠλήρεις αναφορές δοκιμών μαγνητικού πεδίου.

Παράμετροι του 3- άξονα helmholtz πηνίο

Μοντέλο	Ακτίνα	Κεντρικός μαγνητικός	Ομοιομορφία	Σφαίρα ομοιογένειας	Κάθε διάσταση	Το 1 αξονικό	Η τρισδιάστατη
	(mm)	πεδίο (GS)	%	διάμετρος (mm)	Εύρος ισχύος (W)	βάρος (kg)	βάρος (kg)
DXHC 30-50	300	50	5	200	420	55
			1	150
DXHC 30-10	300	10	0.5	100	90-120	12	38
			0.1	90
DXHC 30-2	300	2	0.05	60	18~32	3.5	11
			0.01	40
DXHC 25-1000	250	1000	5	160	5000	500
			1	125
DXHC 25-500	250	500	0.5	100	2500	250
			0.1	75
DXHC 25-300	250	300	0.05	50	1600	150
			0.01	33
DXHC 25-100	250	100	5	160	600	50
			1	125
DXHC 25-50	250	50	0.5	100	300~620	30	138
			0.1	75
DXHC 25-10	250	10	0.05	50	60~110	8	32
			0.01	33
DXHC 25-2	250	2	5	160	12~18	4	14
			1	125
DXHC 20-500	200	500	0.5	80	2000	160
			0.1	60
DXHC 20-300	200	300	0.05	40	1000	96
			0.01	26
DXHC 20-100	200	100	5	130	350	32
			1	100
DXHC 20-50	200	50	0.5	80	200~520	16	54
			0.1	60
DXHC 20-10	200	10	0.05	40	40~65	8	28
			0.01	26
DXHC 20-5	200	5	1	100	20~32	6	22
			0.1	60
DXHC 20-2	200	2	1	100	8~10	4	15
			0.1	60
DXHC 15-300	150	300	5	100	660	54
			1	75
DXHC 15-100	150	100	0.5	60	220	18
			0.1	45
DXHC 15-50	150	50	0.05	30	110~330	12	38
			0.01	20
DXHC 15-10	150	10	1	75	21~42	6	24
			0.1	45
DXHC 10-200	100	200	5	66	200	19
			1	50
DXHC 10-100	100	100	0.5	40	100	15
			0.1	30
DXHC 10-50	100	50	0.05	20	50~180	9	20
			0.01	10
DXHC 10-10	100	10	1	50	10~24	3.5	13
			0.1	30
DXHC 7-100	70	100	5	45	50	7
			1	35
DXHC 7-50	70	50	0.5	28	24~120	5	17
			0.1	21
DXHC 7-10	70	10	0.05	14	5~24	2	8
			0.01	9.3

Τυπικές περιπτώσεις

Μοντέλο	Παραμέτρους	Εικόνα αναφοράς
3DXHC 10-100	Η κατεύθυνση του μαγνητικού πεδίου x, y και z άξονας ορθογώνιας ο ένας στον άλλο, η υψηλότερη αντοχή στο μαγνητικό πεδίο κάθε άξονα είναι 100 gs. Η ελάχιστη μέση διάμετρος είναι 200 mm. Ομοιόμορφη περιοχή: φ25 mm. Ομοιομορφία: 0. 1%; Τροφοδοσία: 300-800 W.
3DXHC 15-30	Η κατεύθυνση του μαγνητικού πεδίου x, y και z άξονας ορθογώνιας ο ένας στον άλλο, η υψηλότερη αντοχή στο μαγνητικό πεδίο κάθε άξονα είναι 30 gs. Η ελάχιστη μέση διάμετρο είναι 300 mm. Ομοιόμορφη περιοχή: φ40 mm. Ομοιομορφία: 0. 1%; Τροφοδοσία: 120 w/κάθε άξονας.
3DXHC 20-10	Η κατεύθυνση του μαγνητικού πεδίου x, y και z άξονας ορθογώνιας ο ένας στον άλλο, η υψηλότερη αντοχή στο μαγνητικό πεδίο κάθε άξονα είναι 10 gs. Η ελάχιστη μέση διάμετρος είναι 400 mm. Ομοιόμορφη περιοχή: Φ100 mm. Ομοιομορφία: 1%. Τροφοδοσία: 300-800 w
3DXHC 21-25	Η αντοχή στο κεντρικό μαγνητικό πεδίο κάθε άξονα είναι 25 gs. Η ελάχιστη διάμετρος είναι 420 mm και η μέγιστη διάμετρος είναι 650 mm. Ομοιόμορφη περιοχή: Φ6060 mm. Ομοιομορφία: 110-3; Η υψηλότερη τροφοδοσία: 300 W.

Πελάτες αναφοράς:

4.1mcgill πανεπιστήμιο

41McGill University

4.2 Πανεπιστήμιο του Λιντς

42 University of Leeds

4.3 Το Πανεπιστήμιο της Γιούτα

43 The University of Utah

4.4 Το Πανεπιστήμιο του Μέμφις

44 National University of Singapore

4.5university of York

45University of York

4.6 Εθνικό Πανεπιστήμιο

46Seoul National University

4.7 Πανεπιστήμιο της Υόρκης

47 university of York

4.8 Το Πανεπιστήμιο του Ιλινόις

48 The University of Illinois

Συχνές ερωτήσεις

Ε: Ποιος είναι ο χρόνος εργασίας του πηνίου Helmholtz;

Α: Θα μπορούσε να είναι σύμφωνα με τις απαιτήσεις σας. Εάν θέλετε να αυξήσετε τον χρόνο εργασίας του πηνίου Helmholtz, θα μπορούσατε να επιλέξετε να αυξήσετε το μέγεθος του πηνίου Helmholtz ή να προσθέσετε το σύστημα ψύξης νερού στο πηνίο Helmholtz.

Ε: Το 3D πηνίο Helmholtz χρειάζεστε ένα ρεύμα ρεύματος ή 3 σετ τροφοδοτικά;

Α: Ένα πηνίο διαστάσεων απαιτεί ένα καθορισμένο τροφοδοτικό. 3D απαιτήσεις πηνίου Helmholtz 3 Ορίζει τροφοδοσία.

Ε: Όσο για το πηνίο 3D Helmholtz, είτε συναρμολογείται είτε αποσυναρμολογείται;

Α: Θα συγκεντρώσαμε ολόκληρο το πηνίο πριν από τη αποστολή. Απλά πρέπει να συνδέσετε την ισχύ με το πηνίο Helmholtz.

Ε: Είτε το πηνίο Helmholtz πρέπει να βαθμονομείται κάθε χρόνο;

Α: Θα σας στείλουμε την αναφορά δοκιμής κατά την αποστολή του πηνίου.
Εάν θέλετε να ελέγξετε τη δύναμη του μαγνητικού πεδίου του πηνίου Helmholtz, θα μπορούσατε να αγοράσετε ένα σετ Gaussmeter για να δοκιμάσετε τη δύναμη του μαγνητικού πεδίου που παράγεται από το πηνίο Helmholtz.
