Τρισδιάστατα πηνία ίσης διαμέτρου
Εισαγωγή

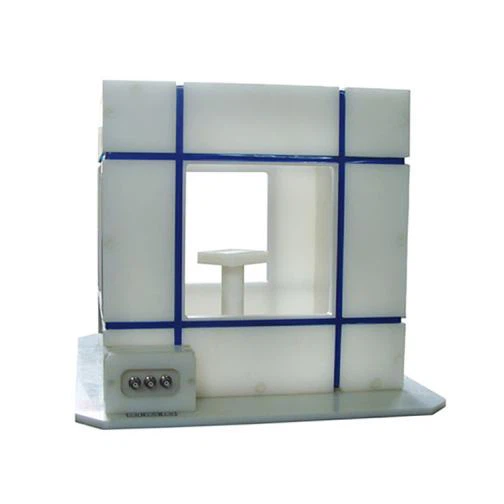

Το τρισδιάστατο ισόμετρο Helmholtz Coil 3DXHDC είναι ένα εξαιρετικό προϊόν που κατασκευάζεται από την εταιρεία μας. Αυτό το προϊόν είναι ειδικά σχεδιασμένο με την ίδια διάμετρο, αριθμό στροφών και σταθερά πηνίου και στις τρεις διαστάσεις, καθιστώντας το μοναδικό και εξαιρετικά αποδοτικό.
Αυτό το πηνίο έχει μοναδικό σχεδιασμό που διασφαλίζει ότι το μαγνητικό πεδίο που δημιουργείται από αυτό είναι ομοιόμορφο προς όλες τις κατευθύνσεις, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα εφαρμογών. Χρησιμοποιείται συνήθως ως πρότυπο βαθμονόμησης για μετρήσεις μαγνητικού πεδίου, μελέτες μαγνητικής επιδεκτικότητας και απεικόνιση μαγνητικού συντονισμού.
Το πηνίο Helmholtz 3DXHDC είναι κατασκευασμένο από υλικά υψηλής ποιότητας, διασφαλίζοντας ότι είναι ανθεκτικό, αξιόπιστο και εξαιρετικά ανθεκτικό στη φθορά. Επιπλέον, ο συμπαγής και ελαφρύς σχεδιασμός του το καθιστά εύκολο στη μεταφορά και την εγκατάσταση, καθιστώντας το ιδανική επιλογή για εργασίες πεδίου.
Συνολικά, το τρισδιάστατο ισόμετρο Helmholtz Coil 3DXHDC είναι ένα απαραίτητο εργαλείο για ερευνητές και επιστήμονες που εργάζονται στον τομέα του μαγνητισμού. Ο μοναδικός σχεδιασμός και η υψηλής ποιότητας κατασκευή του το καθιστούν ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών και είμαστε βέβαιοι ότι θα προσφέρει εξαιρετικά αποτελέσματα στους πελάτες μας.
Κατάλληλο για θωρακισμένους θαλάμους, προσομοίωση μαγνητικών πεδίων μέσα σε θωρακισμένους θαλάμους. Ο σκοπός των τρισδιάστατων πηνίων ίσης διαμέτρου μαγνητικού πεδίου είναι: κατάλληλος για εφαρμογές που απαιτούν συνέπεια στις σταθερές πηνίου. Ισχύει για την εφαρμογή συνοχής όγκου σε τρισδιάστατες ομοιόμορφες περιοχές. Ισχύει για απαιτήσεις μαγνητικού πεδίου κάτω από 2Gs. Το εύρος διαμέτρου ενός τρισδιάστατου πηνίου ίσης διαμέτρου είναι 100mm~1000mm
Προδιαγραφές Παράμετρος ίσης διαμέτρου τρισδιάστατου πηνίου Helmholtz
| Μοντέλο | Διάμετρος | Κεντρικό μαγνητικό | Ομοιομορφία | Σφαίρα ομοιόμορφης ζώνης | Κάθε διάσταση | Βάρος |
| (χιλ.) | πεδίο (Gs) | % | διάμετρος (mm) | εύρος ισχύος (W) | (Κιλό) | |
| 3DXHDC10-1 | 200 | 1 | 0.1 | 25 | 2 | 1.5 |
| 1 | 50 | |||||
| 3DXHDC12.5-1 | 250 | 1 | 0.1 | 35 | 3 | 2.5 |
| 1 | 60 | |||||
| 3DXHDC15-1 | 300 | 1 | 0.1 | 40 | 4 | 3 |
| 1 | 70 | |||||
| 3DXHDC17.5-1 | 350 | 1 | 0.1 | 50 | 5 | 3.5 |
| 1 | 85 | |||||
| 3DXHDC20-1 | 400 | 1 | 0.1 | 55 | 5 | 4.6 |
| 1 | 100 | |||||
| 3DXHDC22.5-1 | 450 | 1 | 0.1 | 60 | 6 | 9.8 |
| 1 | 110 | |||||
| 3DXHDC25-1 | 500 | 1 | 0.1 | 70 | 7 | 11 |
| 1 | 120 | |||||
| 3DXHDC30-1 | 600 | 1 | 0.1 | 85 | 9 | 16 |
| 1 | 140 | |||||
| 3DXHDC35-1 | 700 | 1 | 0.1 | 100 | 11 | 20 |
| 1 | 170 | |||||
| 3DXHDC40-1 | 800 | 1 | 0.1 | 110 | 15 | 24 |
| 1 | 200 | |||||
| 3DXHDC45-1 | 900 | 1 | 0.1 | 120 | 18 | 32 |
| 1 | 220 | |||||
| 3DXHDC50-1 | 1000 | 1 | 0.1 | 140 | 20 | 40 |
| 1 | 250 |
Τυπικές περιπτώσεις
|
Μοντέλο |
Παράμετροι |
Εικόνα αναφοράς |
|
3DXHDC12.5-1 |
Τρισδιάστατο σφαιρικό πηνίο διάμετρος 250mm, 1Gs ανά διάσταση. Διάμετρος ομοιόμορφης ζώνης: 35 mm; Ομοιομορφία: 0.1%; Τροφοδοτικό ανά διάσταση: 3W; Χρήση σε θωρακισμένο κύλινδρο (διάμετρος: 300mm). |
|
|
3DXHDC50-1 |
Η διάμετρος του τρισδιάστατου πηνίου ίσης διαμέτρου είναι 1 μέτρο. Η υψηλότερη ένταση μαγνητικού πεδίου ενός άξονα είναι 100,000 nT. Το βήμα προσαρμογής 1-2nT μπορεί να πραγματοποιηθεί με το λογισμικό μέτρησης και ελέγχου και το τροφοδοτικό πεδίου ελέγχου υψηλής ακρίβειας. Αυτό το σύστημα χρησιμοποιείται για την προσομοίωση της αναπαραγωγής ενός γεωμαγνητικού πεδίου και μπορεί επίσης να χρησιμοποιηθεί για την ενεργή θωράκιση ενός γεωμαγνητικού περιβάλλοντος. Ομοιόμορφη ζώνη: Φ125*125mm; Ομοιομορφία: 0.1%; Τροφοδοτικό: 20W. |
|
|
3DXHDC15-1 |
Η τρισδιάστατη ίση διάμετρος είναι 300mm. Δημιουργεί ένα χαμηλό ασθενές μαγνητικό πεδίο 125KHz για την ανίχνευση απομακρυσμένων κλειδιών αυτοκινήτου. Η σταθερά του τρισδιάστατου πηνίου είναι η ίδια και η αντίσταση και ο αριθμός των στροφών είναι ίδια. Ομοιόμορφη ζώνη: Φ70*70mm; Ομοιομορφία: 1%. |
|
|
3DXHDCF15-1 |
Η τρισδιάστατη ίση διάμετρος είναι 300mm. Δημιουργεί ένα χαμηλό ασθενές μαγνητικό πεδίο 125KHz για την ανίχνευση απομακρυσμένων κλειδιών αυτοκινήτου. Η σταθερά του τρισδιάστατου πηνίου είναι η ίδια και η αντίσταση και ο αριθμός των στροφών είναι ίδια. Ομοιόμορφη ζώνη: Φ70*70mm; Ομοιομορφία: 1%.Δ.. |
|
Αναφορά πελατών:
4.1 Πανεπιστήμιο McGill
4.2 Πανεπιστήμιο του Λιντς
4.3 Το Πανεπιστήμιο της Γιούτα
4.4 Το Πανεπιστήμιο του Μέμφις
4.5 Πανεπιστήμιο του Γιορκ
4.6 Εθνικό Πανεπιστήμιο της Σεούλ
4.7 Πανεπιστήμιο of York
4.8 Το Πανεπιστήμιο του Ιλινόις
